蜂窝斜管工作原理
在沉淀池中加设斜管，使水力半径较斜板进一步减小，因此可使水流的稳定性增强。在实际应用中，较多使用的是异向流斜管沉淀池，如图4—10所示。泥水从沉淀池的下部进入，自下而上通过斜管，泥落到斜管上借助倾斜角滑落到池底的集泥区，清水向上流通过集水渠收集。
斜管填料的材质

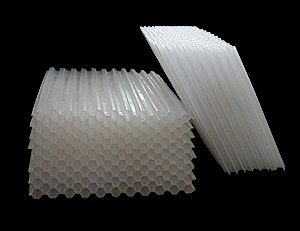

装设于沉淀池中的斜管曾用多种材料制备，主要包括塑料、木质、纸质、石棉水泥板、纸浆水泥板、玻璃钢等。纸质蜂窝斜管用浸渍纸制成，并以酚醛树脂固化定形，一般做成正六角形，内切圆直径为25mm，斜管倾角60。。纸质蜂窝斜管质地较脆，经不起碰撞。经过多年的应用实践，有些材质由于耐久性差，使用年限短，有些材质由于加工复杂或构造断面占用较大等原因使使用受到一定的限制，因此目前应用较多的是以塑料制成的斜管。
供水用的塑料斜管主要有聚丙烯塑料斜管和聚氯乙烯塑料斜管两类，蜂窝状塑料斜管产品分半成品和成品。半成品指经机械热压成形的连续半六边形片材，其成品是将半成品焊接或黏结而成的具有一定倾斜角度的组件。规定成品单组斜管的尺寸为长(z)1000mm、宽(6)500mm、斜长(L)1000mm、倾角60。
斜管长度大则沉淀效果好。试验证明，在斜管进口一段距离内，泥水混杂，水流紊乱，
污泥浓度亦较大，此段称为过渡段或紊流段，该段以上便明显看出泥水分离，此段为分离
段。斜管的实际长度应包括过渡段长度和分离段
长度，如斜管的长度过短，进口过渡段长度所占的比例增加，有效沉淀区长度相应减小，显然不 合理；另一方面，斜管过长会增加造价而沉淀效 率的提高有限。根据公式计算及估算的过渡段长度为200ram，同时考虑用于加工斜管的塑料薄板其宽度一般为0．95～lm，为了合理利用板材，目前加工成形的定性斜管斜长为lm左右。
